WICLINE 75 TOP verdeckter Flügel

WICLINE 75 TOP

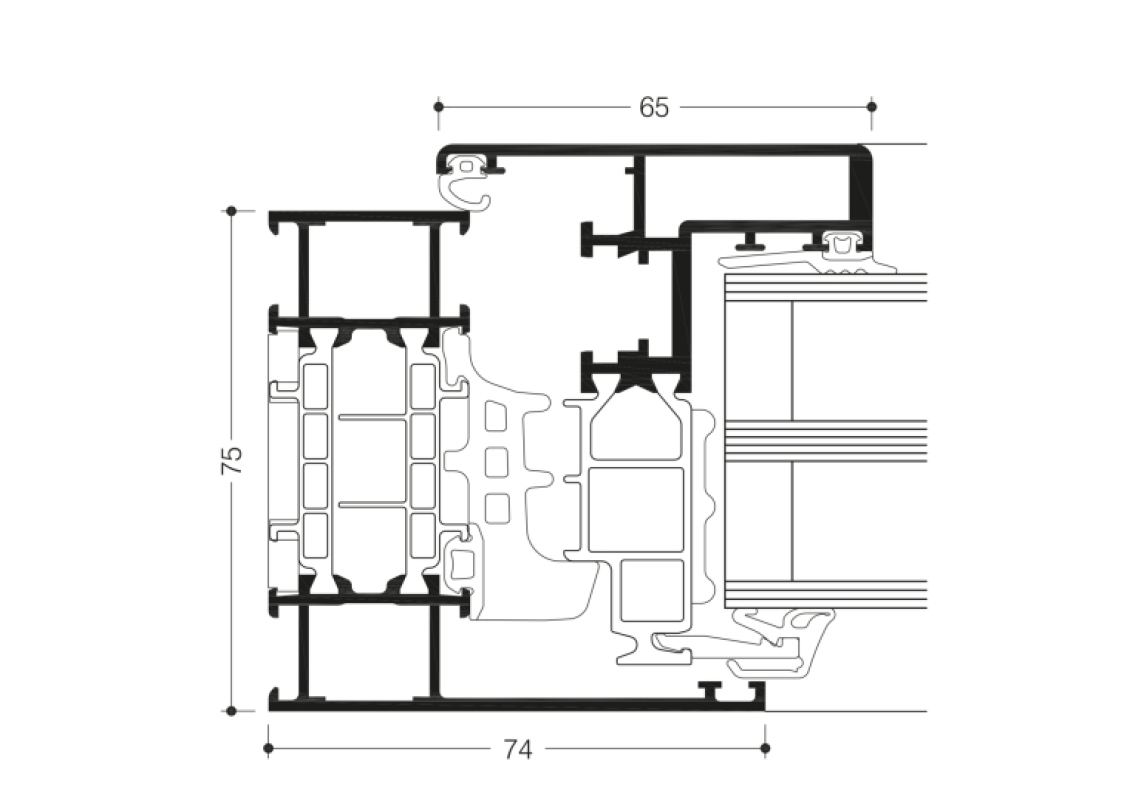

Bei der Variante verdeckter Flügel des Aluminium-Fenstersystems WICLINE 75 TOP wird die Verglasung durch eine spezielle Glasleiste direkt im Dämmsteg gehalten. So werden extrem schlanke Rahmenansichten mit gleichzeitig sehr guten Dämmwerten und fugenfreie Rahmenansichten von außen erreicht. Das verbesserte Verhältnis zwischen Rahmen- und Verglasungsanteil ermöglicht sehr gute Uw-Werte auf Passivhaus-Niveau und einen erhöhten Lichtdurchlass mit Panoramablick.

Merkmale

Systemprüfungen / CE-Produktpass nach DIN EN 14351-1:2006+A2:2016

  • Luftdurchlässigkeit: Klasse 4
  • Schlagregendichtheit: E900
  • Widerstandsfähigkeit gegen Windlast: Klasse C5/B5
  • Schallschutz: Rw (C;Ctr) = 46 (-1;-4) dB
  • Bedienkräfte: Klasse 1
  • Tragfähigkeit von Sicherheitsvorkehrungen: erfüllt
  • Mechanische Festigkeit: Klasse 4
  • Dauerfunktion: Klasse 3 (20.000 Zyklen)
  • Korrosionsbeständigkeit der Beschläge: Klasse 5
  • Einbruchhemmung: RC1N, RC2N, RC2, RC3
  • Qualitätsmanagement: Zertifiziert nach DIN EN ISO9001:2008

Technische Leistungen

PROFILTECHNIK

  • Hoch wärmegedämmtes Mehrkammersystem mit ETC Intelligence® Verbundzone, welche Fenster-konstruktionen mit nur 75 mm Blendrahmentiefe auf Passivhaus-Niveau ermöglicht.
  • Patentierte Eck- und Stoßverbindertechnik für hohe Bauteilfestigkeit
  • Füllungsdicken bis zu 50 mm

WÄRMESCHUTZ

  • Uf-Werte 0,97 bis 1,3 W/(m²K) für Festverglasungen mit einer Außenansichtsbreite von 48 bis 155 mm
  • Uf-Werte bis 1,2 W/(m²K) für Flügel-Blendrahmen-Kombinationen mit einer Außenansichtsbreite von 74 bis 142 mm
  • Uw-Werte unter 0,80 W/(m²K)

DICHTUNGSKONZEPT

  • Mitteldichtung in drei Varianten:
    Umlaufender Einbau ohne Eckstücke
    Mit Formecken, ohne Verklebung der Stöße
    Eckvulkanisierte Rahmen

BESCHLÄGE

  • Verdeckt liegende Beschläge, wahlweise mit:
    aufliegenden Bändern, farbig beschicht- oder eloxierbar
    verdeckt liegenden Bändern mit integrierter Endlagendämpfung, Öffnungswinkel max. 105°
  • Flügelgewichte:
    Verdeckt liegende Bänder: bis zu 130 kg
    Aufliegende Bänder: bis zu 130 kg
  • Flügelformate (B x H): bis zu 1300 mm x 2250 mm,
  • Wahlweise mit Öffnungsbegrenzer

Systemkombinationen

  • WICLINE 75 TOP Fenster sind mit WICLINE 75 evo Fenstern und über Einspann blendrahmen mit den aktuellen WICTEC-Fassaden kombinierbar
  • Jetzt auch mit dem preisgekrönten verdeckten Griff von WICONA in Kombination mit dem Profil 1010615 erhältlich.
