WICLINE 75 TOP

WICLINE 75 TOP

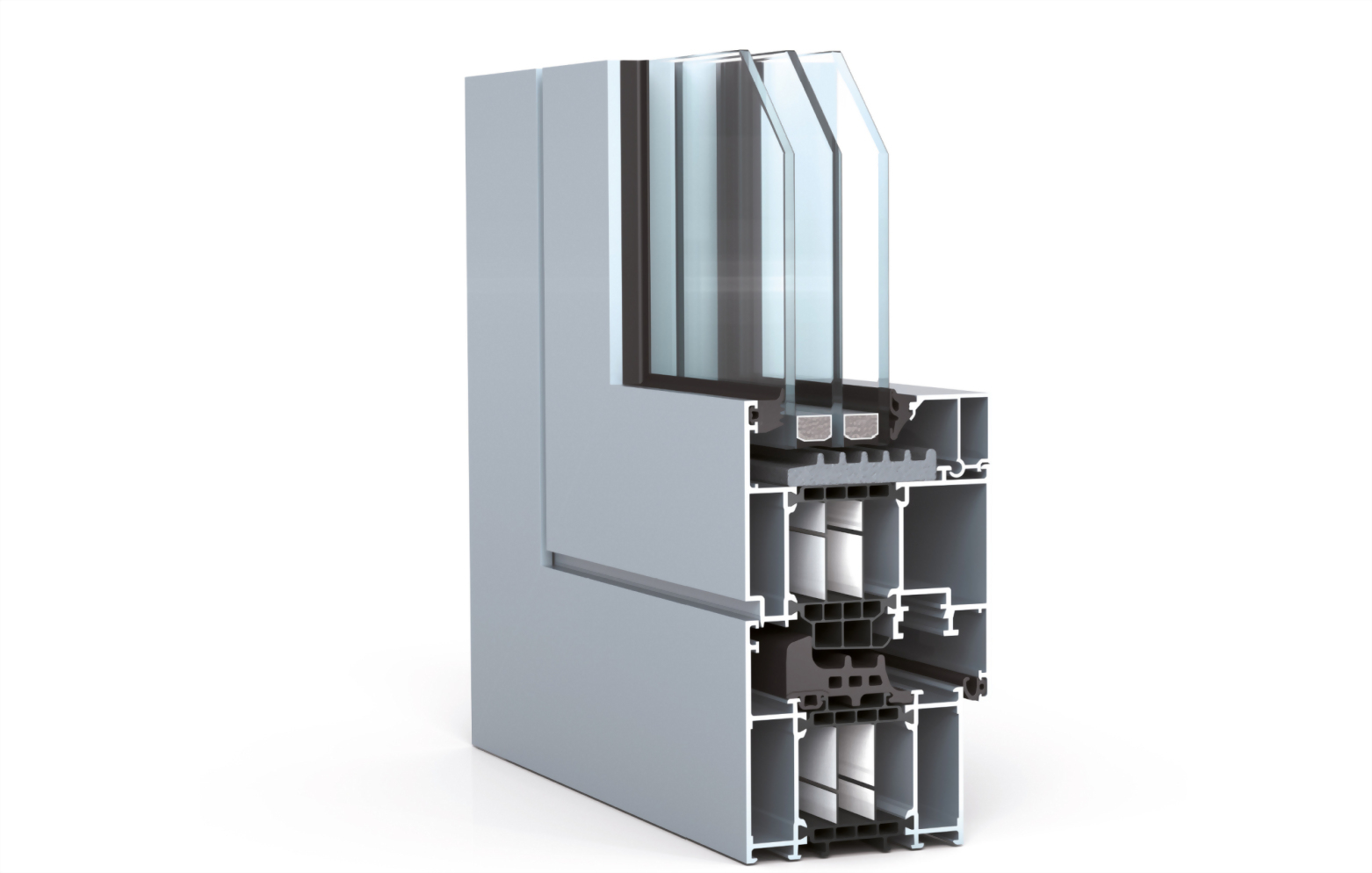

WICLINE 75 TOP ist ein thermisch hochisolierendes Fenstersystem mit optimaler Performance, prozesssicherer Verarbeitung und Leistungsdaten auf Passivhaus-Niveau – kombiniert mit der gewohnt schlanken Optik eines 75 mm Fenstersystems.

Merkmale

Systemprüfungen / CE-Produktpass nach DIN EN 14351-1:2006+A2:2016

  • Luftdurchlässigkeit. Klasse 4
  • Schlagregendichtheit: E900
  • Widerstandsfähigkeit gegen Windlast: Klasse C5/B5
  • Schallschutz: Rw (C;Ctr) = 47 (-1;-4) dB
  • Bedienkräfte: Klasse 1
  • Tragfähigkeit von Sicherheitsvorkehrungen: erfüllt
  • Mechanische Festigkeit: Klasse 4
  • Dauerfunktion: Klasse 3 (20.000 Zyklen)
  • Korrosionsbeständigkeit der Beschläge: Klasse 5
  • Einbruchhemmung: RC1N, RC2N, RC2, RC3
  • Durchschusshemmung: FB4 S, FB4 NS (abhängig von Profilkombinationen)
  • Qualitätsmanagement: Zertifiziert nach DIN EN ISO  9001:2008

Technische Leistungen

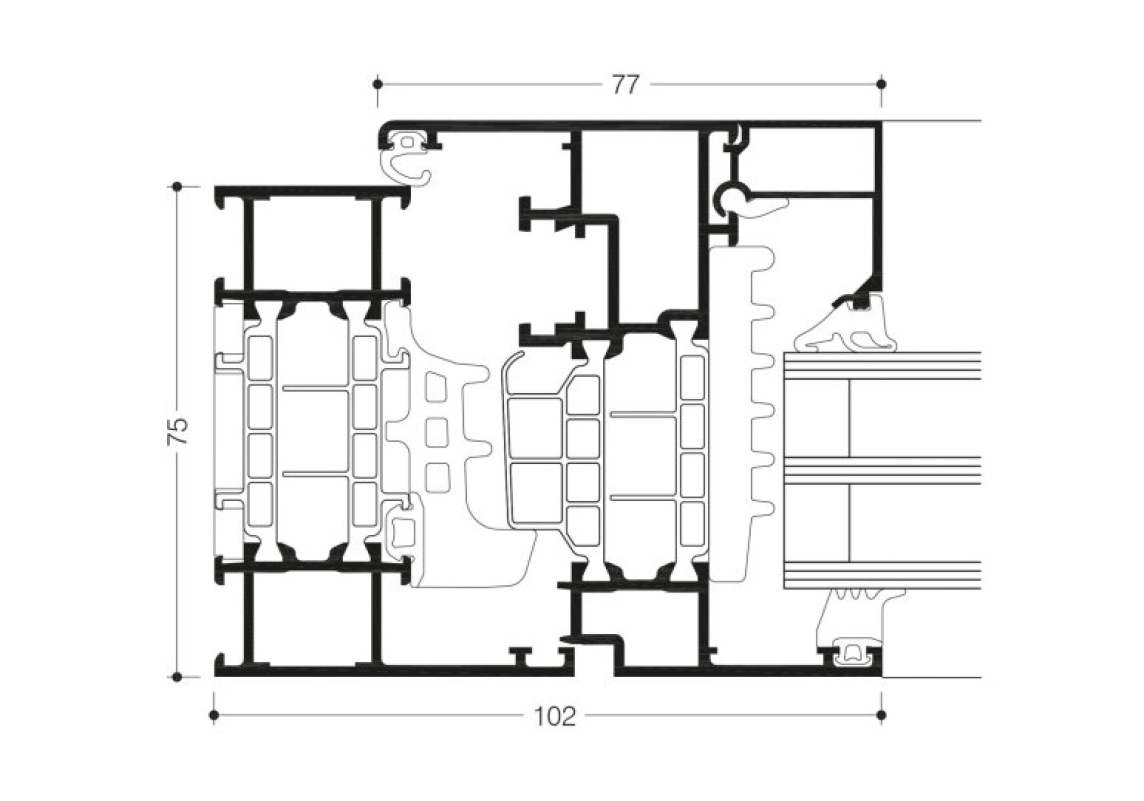

PROFILTECHNIK

  • Hoch wärmegedämmtes Mehrkammersystem mit ETC Intelligence® Verbundzone, welche Fensterkonstruktionen mit nur 75 mm Blendrahmentiefe auf Passivhaus-Niveau realisiert.
  • Patentierte Eck- und Stoßverbindertechnik für hohe Bauteilfestigkeit
  • Füllungsdicken bis 65 mm

WÄRMESCHUTZ

  • Uf-Werte 0,79 bis 1,3 W/(m²K) für Festverglasungen mit einer Außenansichtsbreite von 48 bis 155 mm
  • Uf-Werte 1,0 bis 1,2 W/(m²K) für Flügel-Blendrahmen-Kombinationen mit einer Außenansichtsbreite von 74 bis 142 mm
  • Uw-Werte unter 0,80 W/(m²K)

DICHTUNGSKONZEPT

  • Mitteldichtung in drei Varianten:
  • Umlaufender Einbau ohne Eckstücke
  • Mit Formecken, ohne Verklebung der Stöße
  • Eckvulkanisierte Rahmen

BESCHLÄGE

  • Verdeckt liegende Beschläge, wahlweise mit:
  • aufliegenden Bändern, farbig beschicht- oder eloxierbar
  • verdeckt liegenden Bändern mit integrierter Endlagendämpfung, Öffnungswinkel max. 105°
  • Flügelgewichte:
  • Verdeckt liegende Bänder: bis zu 160 kg
  • Aufliegende Bänder: bis zu 200 kg
  • Auf Anfrage: bis zu 300 kg
  • Flügelformate (B x H): bis zu 1700 mm x 2500 mm, Oberlicht bis zu
  • 2500 mm x 1700 mm
  • Wahlweise mit Öffnungsbegrenzer


Weitere Ausführungen

  • Verdeckter Flügel, Füllungsdicken bis zu 50 mm
  • Einspannrahmen für Pfosten-Riegel-Fassaden
  • Oberlicht mit Handhebel, Gelenkkurbel oder Motor

Systemkombinationen

WICLINE 75 TOP Fenster sind mit WICLINE 75 evo Fenstern, WICSTYLE 75 evo Türen und über Einspann-blendrahmen mit den aktuellen WICTEC-Fassaden kombinierbar
