WICLINE 65evo 75evo verdeckter Flügel

WICLINE 65 EVO / 75 EVO

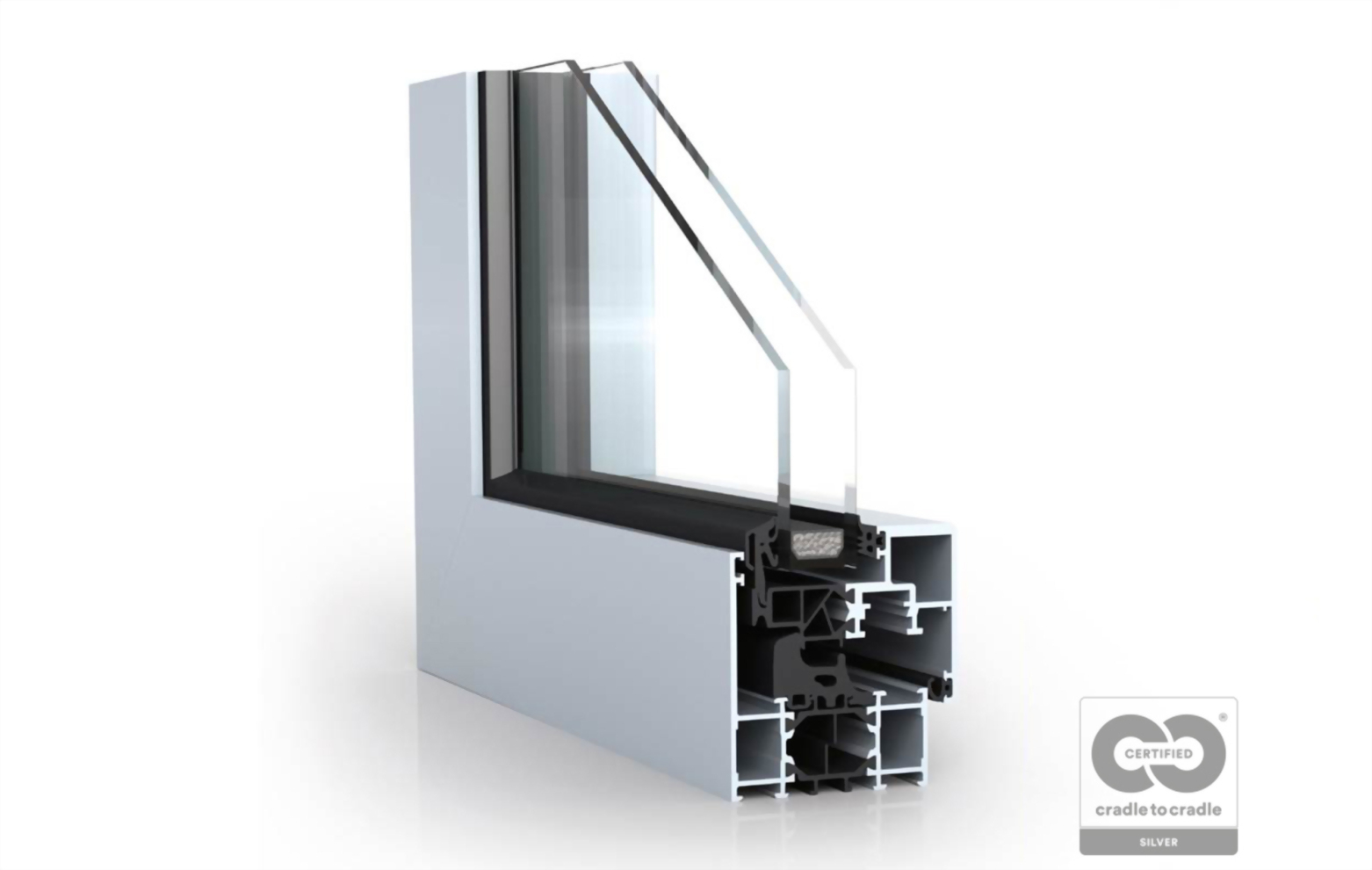

Bei der Variante „Verdeckter Flügel“ des Aluminium-Fenstersystems WICLINE evo wird die Verglasung durch eine spezielle Glasleiste direkt im Dämmsteg gehalten. Extrem schlanke Rahmenansichten mit gleichzeitig sehr guten Dämmwerten und fugenfreie Rahmen-ansichten von außen werden so erreicht. Das verbesserte Verhältnis zwischen Rahmen- und Verglasungsanteil ermöglicht sehr gute Uw-Werte und einen erhöhten Lichtdurchlass mit Panoramablick.

Merkmale
Systemprüfungen / CE-Produktpass nach DIN EN 14351-1:2006+A3:2016

  • Luftdurchlässigkeit: Klasse 4
  • Schlagregendichtheit: E1200
  • Widerstandsfähigkeit gegen Windlast: Klasse C5/ B5
  • Bedienkräfte: Klasse 1
  • Tragfähigkeit von Sicherheitsvorkehrungen: Erfüllt
  • Mechanische Festigkeit: Klasse 4
  • Dauerfunktion: Klasse 2 (10.000 Zyklen)
  • Stoßfestigkeit: Klasse 3
  • Korrosionsbeständigkeit der Beschläge: Klasse 5
  • Einbruchhemmung: RC1N, RC2N, RC2, RC3
  • Qualitätsmanagement: Zertifiziert nach ISO 9001:2008
  • Umweltmanagement: Zertifiziert nach ISO 14001

Technische Leistungen

PROFILTECHNIK

  • Hoch wärmegedämmtes Mehrkammersystem mit symmetrischem Aufbau, qualitätsgesichert im Werksverbund hergestellt
  • Patentierte Eck- und Stoßverbindertechnik für hohe Bauteilfestigkeit
  • Füllungsdicken bis zu 42 mm


WÄRMESCHUTZ

  • Uf-Werte: bis zu 1,5 W/(m²K)
  • Uw-Werte: bis zu 0,94 W/(m²K) mit Dreifachglas


DICHTUNGSKONZEPT

  • Mitteldichtung in drei Varianten:
    Umlaufender Einbau ohne Eckstücke
    Mit Formecken, ohne Verklebung der Stöße
    Eckvulkanisierte Rahmen


BESCHLÄGE

  • Hochlastsystem-Beschlagteile mit:
    aufliegenden Bändern, farbig beschicht- oder eloxierbar
    verdeckt liegenden Bändern mit integrierter Endlagendämpfung, Öffnungswinkel 105°
  • Flügelgewichte:
    Bis zu 130 kg
  • Flügelformate (B x H): 1400 mm x 2250 mm
  • Wahlweise mit Öffnungsbegrenzer

Weitere Ausführungen als Verdeckter Flügel

  • Einspannrahmen für Pfosten-Riegel-Fassaden
  • Oberlicht
  • Einbruchhemmung (siehe Systemprüfungen)

Jetzt auch mit dem preisgekrönten verdeckten Griff von WICONA für Profile 1010615, 1010616 und 1010632 erhältlich.
