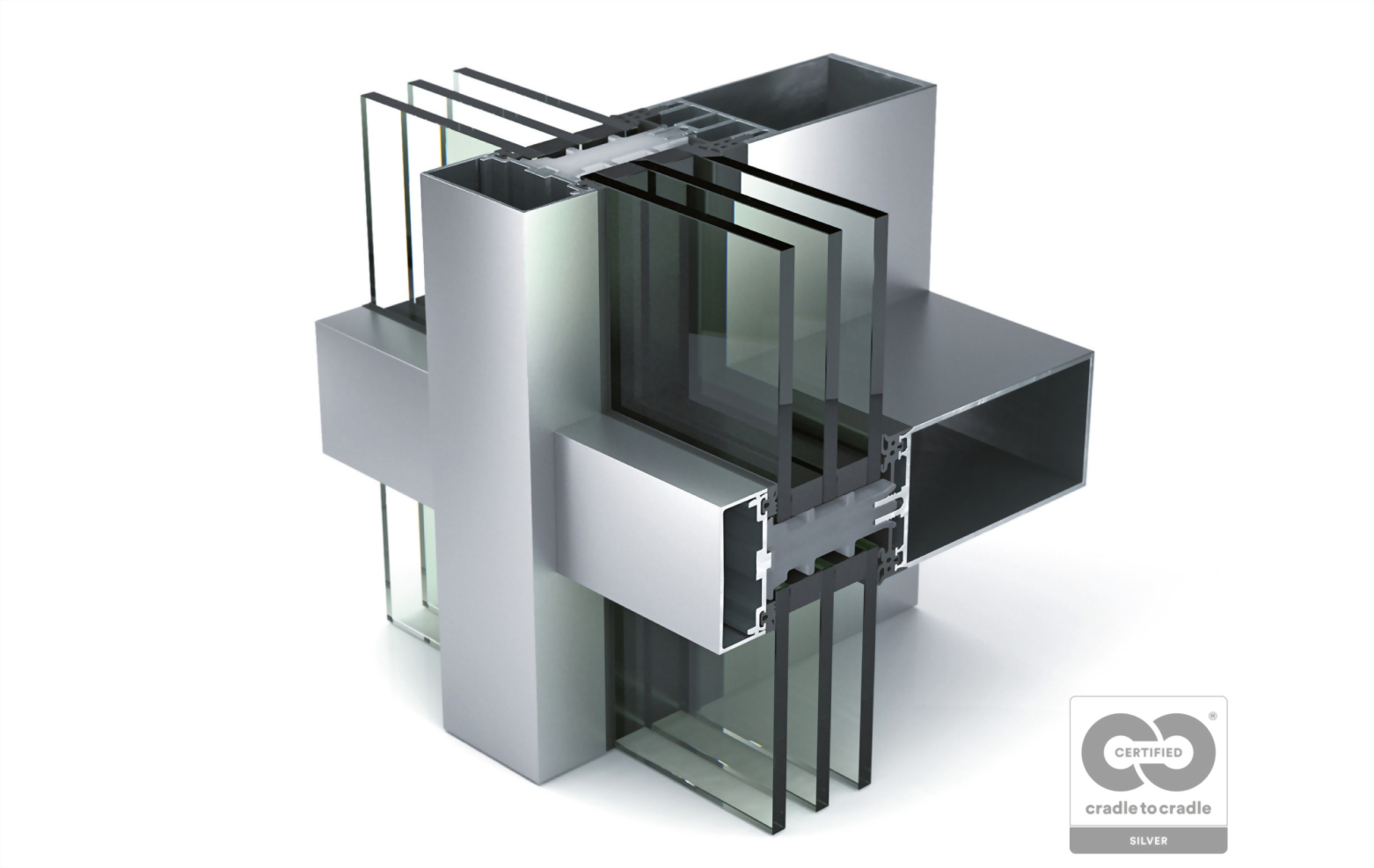

WICTEC 50HI Passivhausfassade

WICTEC 50HI

Ein Passivhaus benötigt kein aktives Heizungssystem und stellt daher die höchsten Ansprüche an die Wärmedämmung und Luftdichtheit der Fassade. WICTEC 50 wurde als erste passivhaustaugliche Aluminium-Glasfassade durch das ift Rosenheim zertifiziert und ist mit sehr geringem zusätzlichem Aufwand auf Basis der Standardserie ausführbar. Durch Einsatz eines einfach zu montierenden Dämmprofils wird die Wärmedämmung von Uf = 0,65 W/(m²K) erreicht.

Merkmale

Systemprüfungen/CE-Produktpass nach DIN EN 13830/ Bauaufsichtliche Zulassungen

  • Luftdurchlässigkeit: Klasse AE
  • Schlagregendichtheit: RE 1200
  • Widerstandsfähigkeit gegen Windlast: 2000/ -3200, Sicherheit 3000/-4800Pa
  • Schallschutz: Rw (C;Ctr) = 47 (–1; –4) dB
  • Stoßfestigkeit: Klasse E5 / I5
  • Einbruchhemmung: RC1
  • Qualitätsmanagement: Zertifiziert nach ISO 9001:2008
  • Umweltmanagement: Zertifiziert nach ISO 14001
  • Bauaufsichtliche Zulassung: Pfosten-Riegel-Verbindungen und     Klemmverbindung (Druckleistenverschraubung)

Technische Leistungen

  • Systembreite: 50 mm
  • Basissystem: WICTEC 50
  • Wärmedämmung: Uf bis zu 0,65 W/(m²K)
  • Füllungsdicken: bis 63 mm
  • Glasgewichte: bis zu 6,0 kN
  • Polygonfassade: bis zu ±5°

Konstruktionsbeschreibung

  • Erweiterung zu WICTEC 50 mit optimierter Wärmedämmung
  • Passivhaustauglichkeit von Komponenten für Vorhangfassaden zertifiziert durch das ift Rosenheim mit Ucw = 0,7 W/(m²K) nach ift-Richtlinie RI WA 15/1
  • Passivhaustaugliche Konstruktion mit Dreifachglas, Füllungsdicken bis 51 mm
  • Dämmprofile aus Elastomerschaum
  • Systemkonstruktion identisch mit Standard WICTEC 50
  • Individuelles Design durch eine große Auswahl an Profilgeometrien für die Tragkonstruktion und für die Verglasungsprofile
  • Zuverlässige Glaslastabtragung bis zu 6,0 kN, mit angepasster Riegelverbindungstechnik
  • Zuverlässige Dichtigkeit durch Überlappung, sichere Wasserführung am Kreuzungspunkt, ohne mechanische Pfostenbearbeitung
  • Filigrane Optik mit gleicher Ansicht der inneren Pfosten- und Riegeldichtungen
  • Große Auswahl an Profilvarianten für eine kostensparende Anpassung an statische Anforderungen mit der zusätzlichen Möglichkeit der internen Verstärkung
